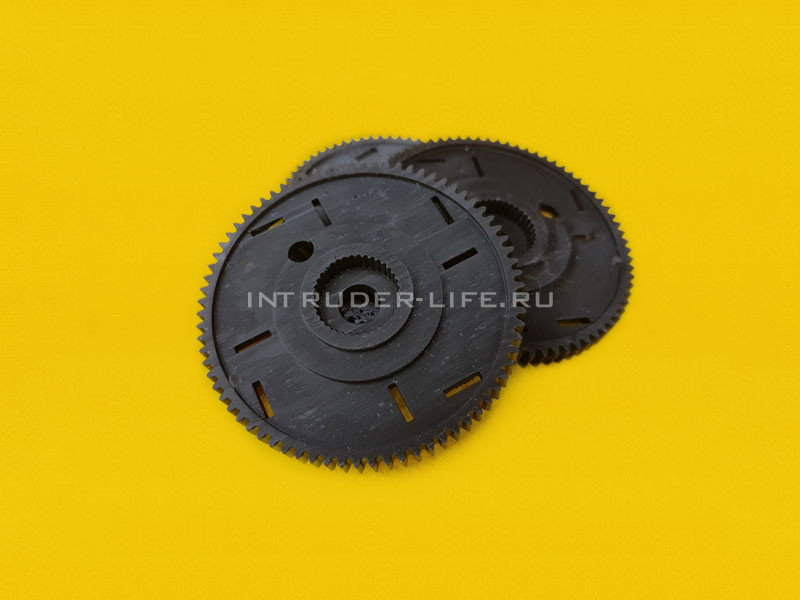

Копия оригинальной большой шестерни сервопривода дроссельной заслонки глушителя для Suzuki Boulevard M109R / C109R или Intruder VZR1800 / M1800R / VLR1800 +ВИДЕО!

Копия оригинальной большой шестерни сервопривода дроссельной заслонки глушителя для мотоциклов Suzuki Boulevard M109R / C109R или Intruder VZR1800 / M1800R / VLR1800 всех годов выпуска.

Заводской артикул товара отсутствует, т.к. данная шестеренка не продается заводом, как отдельная деталь и считается частью "условно" не разборного узла с артикулами: 33970-48G00-000 / 33970-48G01-000 (сервопривод в сборе - ACTUATOR ASSY, EXHAUST CONTROL).

Особенности:
Шестерня используется для ремонта сервопривода и изготавливается нами на 3D принтере из композитного материала, который имеет идентичные оригиналу форму и твердость. Отличием является только цвет материала, который не влияет на функционал изделия. Так же мы являемся единственным производителем этих шестерней и других деталей для сервопривода дроссельной заслонки выше указанных мотоциклов.

Спецификация:
Это основная шестерня, которая находится на металлическом штифте, сразу под верхней крышкой сервопривода и для того, чтобы добраться до нее необходимо открыть "коробку" устройства. Оригинальная шестерня имеет белый цвет и очень часто на ней отсутствует одна или несколько граней.

Комплектация:
Шестерня поставляется в комплекте со специальными опрессовочными валиками (смотрите инструкцию ниже).

Инструкции по замене шестерни:
Важно!!! При вскрытии сервопривода, ОБЯЗАТЕЛЬНО зафиксируйте металлический зацеп тросиков в тисках или зажмите разводным ключом, как сказано в ролике, который расположен ниже! Только после фиксации зацепа открутите центральный винт! Так же действуйте и при сборке иначе вы самостоятельно оторвете зубцы у основной шестерни!!!

Шестерня запрессовывается на штатный металлический штифт. Удалить старую шестерню не составляет труда, но запрессовать новую нужно согласно инструкциям, которые вы прочтете ниже.

1) Разберите сервопривод и выньте старую шестерню со штифтом. Затем освободите штифт от остатков старой шестерни, предварительно вынув пластины с щупами.

2) Зафиксируйте штифт в тисках и разогрейте его. Затем, на горячий штифт, наденьте один из валиков, соответствующий его стороне. Переверните штифт, разогрейте и повторите процедуру надевания второго валика (схема №1: фото 1 и 2). Проверьте, что теперь оба валика надеваются на штифт плотно, но до самого конца.

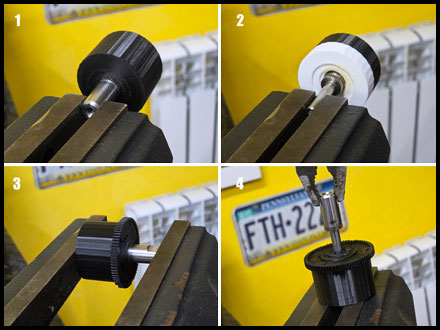

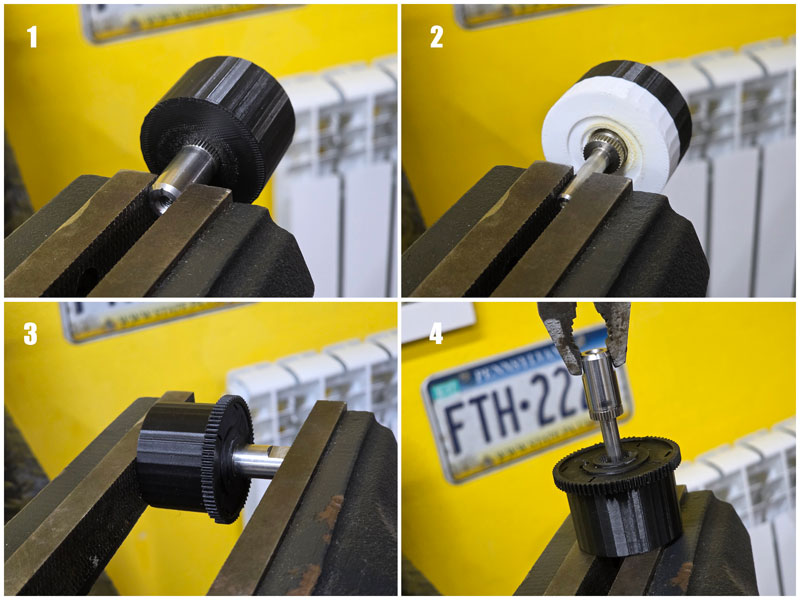

СХЕМА №1



2) Установите новую шестерню (схема №2: деталь №3) в основной валик (схема №2: деталь №2).

СХЕМА №2



3) В основной валик необходимо вставить штифт тонкой стороной, предварительно разогрев его (например зажигалкой) и немного утопить вторым валиком (схема №2: деталь под номером 1). Надавить нужно не сильно, чтобы не сломать шестерню, продавив штифт примерно на треть или четверть в глубину посадочного места. Затем штифт вынуть и почистить попавшие в посадочное место остатки смолы от выдавленных штифтом бороздок внутри посадочного места. Процедуру нужно повторить 3-4 раза, чтобы штифт плотно сел до основания, а в посадочном месте не образовалось мусора. Последний заход можно осуществлять без вытаскивания штифта.

Процедуру первичных "погружений" штифта в основание шестерни допускается так же с помощью тисков или плоскогубцев (схеме №1: фото 2 и 3).

Делайте все очень аккуратно, т.к. повреждение шестерни при ее замене не является гарантийным случаем!

4) Штифты в разные годы выпуска бывают с зубчиками на посадочном месте и без. Если ваш штифт без зубчиков, то лучше на финальной стадии его дополнительно посадить на суперклей. Для надежности можно посадить на суперклей и шестерню с зубчиками...

5) Не забудьте вернуть в новую шестерню пластины с щупами!

Почему важен рабочий сервопривод и как его сохранить на Suzuki M109R / M1800R или C109R / VLR1800.



Доставка:
Доставка осуществляется по всей России, в страны бывших союзных республик и Европы. По вашему желанию вы можете выбрать отправку обычной почтой, EMS или другой транспортной компанией при согласовании заказа. Стоимость отправки рассчитывается при получении информации о городе получателя и зависит от габаритов и веса груза.

Так же возможен самовывоз заказа из г. Пушкино, Московской области или доставка курьером в пределах МКАД (при согласовании).

Подробнее об оплате и доставке...

После получения заказа не забудьте оставить свой отзыв.
